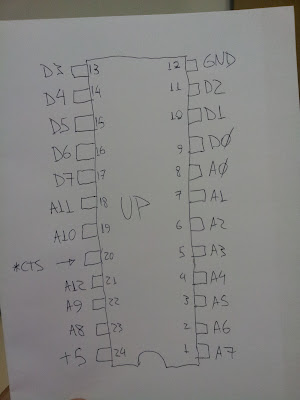

Baseado nesta referência pra pinagem do slot, levantei a pinagem do chip:
É quase ‐ quase ‐ a pinagem de uma EPROM 2732 de 4 KB, mas não exatamente. O pino de endereço A11 vai no que seria o Enable. Esquisito. Desse jeito, a cada 1 KB o conteúdo da ROM apareceria e desapareceria. Acredito que este chip não seja realmente compatível com a 2732. Procurei pelos números/códigos que aparecem impressos nele e não achei nada. Que catzo de ROM é esta?

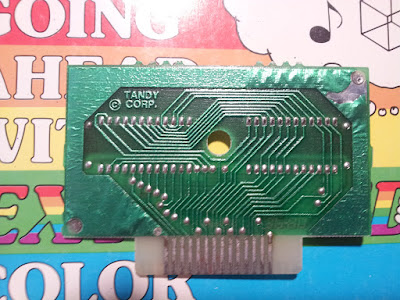

Ah, e o espaço vago pra chip está perfeitamente em paralelo com o ocupado, pino a pino. O que não serve pra fluido seminal nenhum.
Antevejo gambiarras.
